Mahsulot tavsifi

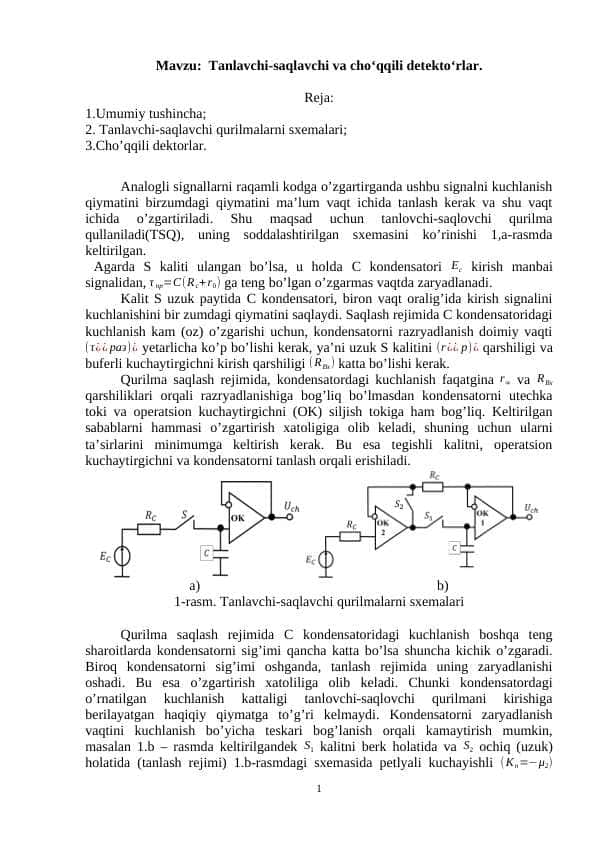

Analogli signallarni raqamli kodga oʼzgartirganda ushbu signalni kuchlanish qiymatini birzumdagi qiymatini ma’lum vaqt ichida tanlash kerak va shu vaqt ichida oʼzgartiriladi. Shu maqsad uchun tanlovchi-saqlovchi qurilma qullaniladi(TSQ), uning soddalashtirilgan sxemasini koʼrinishi 1,a-rasmda keltirilgan. Agarda S kaliti ulangan boʼlsa, u holda C kondensatori Ec kirish manbai signalidan, τпр=C(Rc+r0) ga teng boʼlgan oʼzgarmas vaqtda zaryadlanadi. Kalit S uzuk paytida C kondensatori, biron vaqt oraligʼida kirish signalini kuchlanishini bir zumdagi qiymatini saqlaydi. Saqlash rejimida C kondensatoridagi kuchlanish kam (oz) oʼzgarishi uchun, kondensatorni razryadlanish doimiy vaqti (τраз) yetarlicha koʼp boʼlishi kerak, yaʼni uzuk S kalitini (rp) qarshiligi va buferli kuchaytirgichni kirish qarshiligi (RBx) katta boʼlishi kerak. Qurilma saqlash rejimida, kondensatordagi kuchlanish faqatgina r∞ va RBx qarshiliklari orqali razryadlanishiga bogʼliq boʼlmasdan kondensatorni utechka toki va operatsion kuchaytirgichni (OK) siljish tokiga ham bogʼliq.
