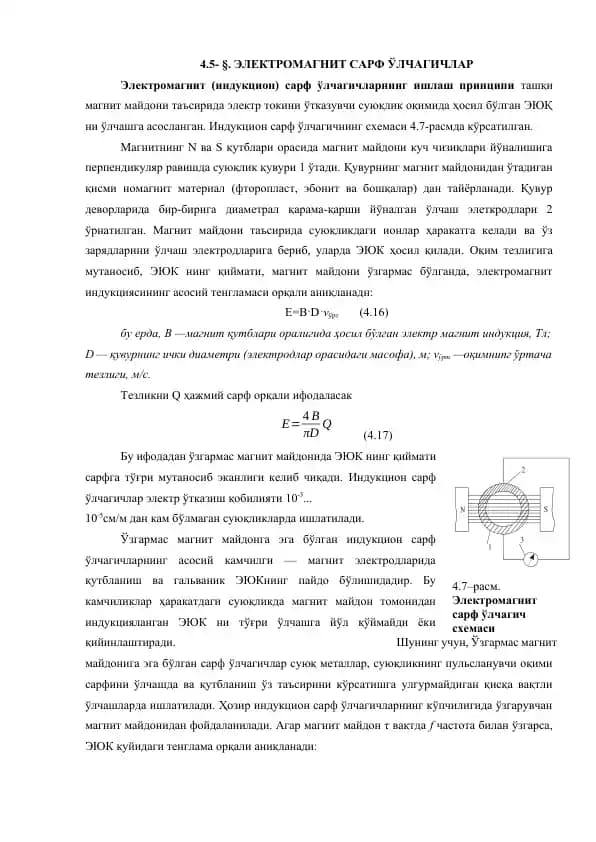

Электромагнит (индукцион) сарф ўлчагичларнинг ишлаш принципи ташқи магнит майдони таъсирида электр токини ўтказувчи суюқлик оқимида ҳосил бўлган ЭЮҚ ни ўлчашга асосланган. Индукцион сарф ўлчагичнинг схемаси 4.7-расмда кўрсатилган. Магнитнинг N ва S қутблари орасида магнит майдони куч чизиқлари йўналишига перпендикуляр равишда суюқлик қувури 1 ўтади. Қувурнинг магнит майдонидан ўтадиган қисми номагнит материал (фторопласт, эбонит ва бошқалар) дан тайёрланади. Қувур деворларида бир-бирига диаметрал қарама-қарши йўналган ўлчаш элеткродлари 2 ўрнатилган. Магнит майдони таъсирида суюқликдаги ионлар ҳаракатга келади ва ўз зарядларини ўлчаш электродларига бериб, уларда ЭЮК ҳосил қилади. Оқим тезлигига мутаносиб, ЭЮК нинг қиймати, магнит майдони ўзгармас бўлганда, электромагнит индукциясининг асосий тенгламаси орқали аниқланадн: E=B·D·vўрт (4.16) бу ерда, В —магнит қутблари оралигида ҳoсил бўлган электр магнит индукция, Тл; D — қувурнинг ички диаметри (электродлар орасидаги масофа), м; vўрт —оқимнипг ўртача тезлиги, м/с. Тезликни Q ҳажмий...
